產品描述：

余熱鍋爐采用強制循環即汽、水工質在管內是依外力（給水泵、熱水循環泵）驅動。這樣可使受熱面布置不受任何限制，且使受熱面布置的十分緊湊。

余熱鍋爐受熱面由省煤器段、蒸發器段兩部分組成。根據余熱鍋爐熱平衡計算，余熱鍋爐要達到8.5t/h飽和蒸汽產量，必須使排氣溫度降至160℃，余熱鍋爐必須設置省煤器段，用給水來進一步吸收排氣中低位能量。這樣一方面可提高給水溫度、增加余熱鍋爐的蒸汽產量，另一方面可提高蒸發器段受熱面的有效利用率。

為了提高省煤器的傳熱溫壓，省煤器段采用逆流布置即工質與廢氣流動方向相反，蒸發器段仍采用順流布置。

綜上所述，在焦化爐尾部煙道加裝一套余熱鍋爐，可以達到回收煙氣余熱、保護環境的目的。對有效降低能耗，推動實現可再生能源持續發展具有十分重要的現實意義。

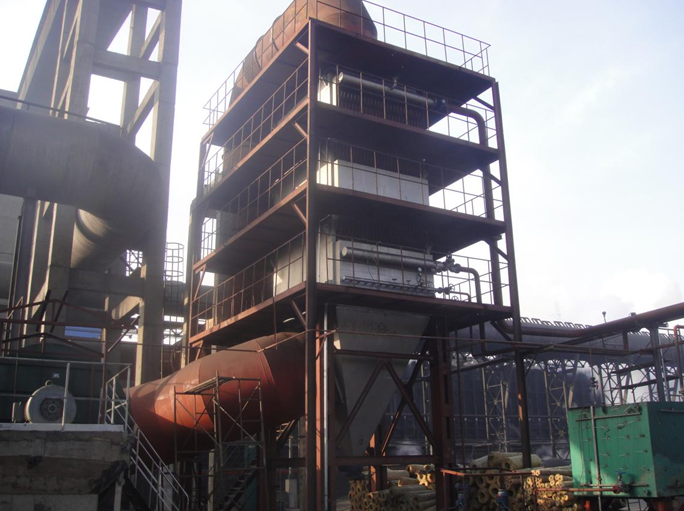

正常情況下焦化爐余熱鍋爐在地下主煙道翻板閥前開孔，將地下煙道中的熱煙氣從地下引出，經余熱回收系統換熱降溫后，將煙氣溫度由260℃-300℃降低至約140℃-160℃之間，經余熱鍋爐出口引風機再排入原來煙囪上的預留孔，經煙囪排入大氣。

總之，焦化爐余熱鍋爐的布置位置需要根據用戶現場的實際情況來確定，進行不同的選擇。

產品特點：

(1) 可靠性。所有設計參數的選定首先考慮焦化爐運行可靠。

(2) 經濟性。在確保焦化爐運行可靠的前提下，盡可能增大換熱溫差，減少換熱面的體積和重量，減少設備投資。在技術經濟比較的基礎上，合理設計煙氣的余熱利用溫度。如果過度降低煙氣溫度，除增加引風機的日常功耗之外，還會對煙囪造成低溫腐蝕，影響使用壽命。

(3) 合理優化。通過對余熱鍋爐進行合理化設計，爭取回收熱量的能級最高。

(4) 安全。合理控制受熱面金屬壁溫，避開煙氣露點。這是保證受熱面不泄漏的前提條件，所有方案必須首先滿足這一條件。

產品優勢：

1）優異的防磨損性能

磨損主要是灰粒對管子的沖擊和切削作用，在管子周圍與水平線成30o部位磨損最厲害。S1/d=S2/d=2時，此處磨損量為平均值的3倍。

錯列布置由于氣流方向改變，第二排磨損最厲害。S1/d=S2/d=2時，第二排是第一排磨損量的2倍，以后各排磨損量比第一排一般高30%~40%

順列布置第一排與錯列布置第一排相同，以后各排由于氣流沖擊不到管子磨損較輕。在其它條件相同的條件下，順列管束的最大磨損量比錯列管束少3-4倍。

H型翅片管換熱器采用順列布置，H型翅片把空間分成若干小的區域，對氣流有均流作用，與采用錯列布置的光管換熱器、螺旋翅片換熱器等相比，在其它條件相同的條件下，磨損壽命高3~4倍。

2）積灰減少

積灰的形成發生在管束的背向面和迎風面。管子錯列布置容易沖刷管束，背面積灰較少。對于順列布置的管束，由于氣流不容易沖刷管束背面，就管束而言，順列布置積灰比錯列多。

H型翅片由于翅片焊在管子不易積灰的兩側，而氣流筆直地流過，氣流方向不改變，翅片不易積灰。

H型翅片中間留有6~13mm的間隙，可引導氣流吹掃管子翅片積灰，在合適的風速下，有很好的自清灰功能。.

螺旋翅片由于翅片螺旋角引導氣流改變方向，翅片管積灰較嚴重，對于不能形成松散性積灰的情況，盡量不要采用。現場運行實踐表明：H型翅片管不積灰或很少積灰，而螺旋翅片管積灰嚴重。

H型翅片管由于兩邊形成筆直的通道，采用吹灰器吹灰，可以取得最好的吹灰效果。

3）減少煙氣側阻力

由于H型翅片兩邊形成筆直的通道，而螺旋翅片的螺旋角引導氣流改變方向，使得螺旋翅片容易積灰并使其煙氣阻力較H型翅片大。因此，采用H型翅片管可以減少風阻，降低引風機運行和投資成本。

4）翅片與鋼管的焊接熔合率高

由于H型翅片采用獨特的鋸齒形結構（已獲國家專利），所以翅片與鋼管的焊接熔合率可以高達98%以上，從而確保H型翅片管具有良好的傳熱系數。

焦化爐余熱鍋爐的主要性能參數：

煙氣流量：                          157000Nm3/h

煙氣進口溫度：280℃

額定蒸發量：8.5T/h

額定工作壓力：0.8MPa

額定蒸汽溫度：                      175.4℃

煙氣出口溫度：160℃

主要換熱元件：H型翅片管

鍋爐本體煙氣阻力損失：＜1200Pa
