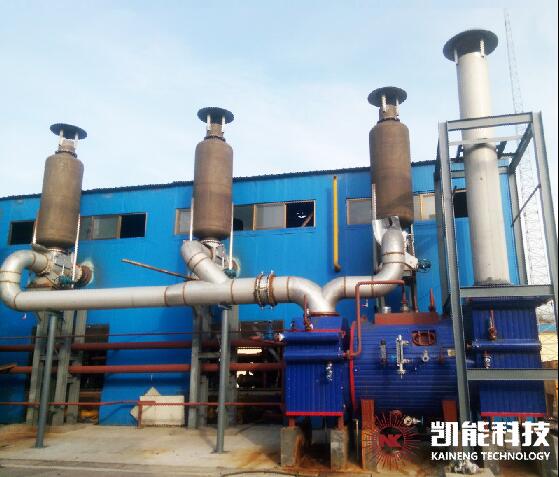

柴油機廢氣雙壓余熱鍋爐形式是由帶有旁通煙道的在立式煙道內沿?zé)煔饬鲃?dòng)方向依次水平布置具有強化換熱作用的常規段（包括高壓過熱器、高壓蒸發器和低壓蒸發器）和超低溫排煙段熱水器組成。受熱面共四層，從下到上依次為過熱器段，高壓蒸發器段，低壓蒸發器段，熱水器段。余熱鍋爐分為五段（進口段、出口段、低壓蒸汽段和高壓蒸汽段及熱水器），可現場安裝拆卸。余熱來自燃燒器排煙（模擬柴油機廢氣）。100%負荷25℃環境下，排煙余熱依次將0.60MPa高壓蒸汽加熱為0.55MPa，270℃的過熱蒸汽；將160℃熱水加熱為0.60MPa的高壓蒸汽；將138℃熱水加熱為0.3MPa的低壓蒸汽；將80℃熱水加熱為0.4MPa的140℃的熱水。

  余熱鍋爐系統內含有高壓汽包、低壓汽包和水包各一臺。高壓蒸發段通過強制循環水泵與高壓汽包組成一個循環回路，強制循環水泵將高壓汽包內的水送入受熱面加熱，加熱后的汽水混合物再回到汽包進行汽水分離，高壓蒸汽離開汽包再進入過熱器段加熱，最后通至接口法蘭，供給甲方提供的汽輪機使用。

  低壓蒸發段通過強制循環水泵與低壓汽包組成一個循環回路，強制循環水泵將低壓汽包內的水送入受熱面加熱，加熱后的汽水混合物再回到汽包進行汽水分離，低壓蒸汽離開汽包，最后通至接口法蘭，供給甲方提供的汽輪機使用。

  熱水器通過強制循環水泵與水包組成循環回路，配有兩臺循環水泵將低溫(60～70℃)熱水送入受熱面，加熱成高溫?zé)崴笸ㄖ两涌诜ㄌm，供給甲方提供的蒸發器等熱端使用。
