自動補水系統是為了余熱回收換熱器裝置循環水補水而設置的。在鍋爐系統運行過程中進行補充除鹽水，保證余熱回收換熱器裝置熱水循環系統內水壓穩定，水量充足。

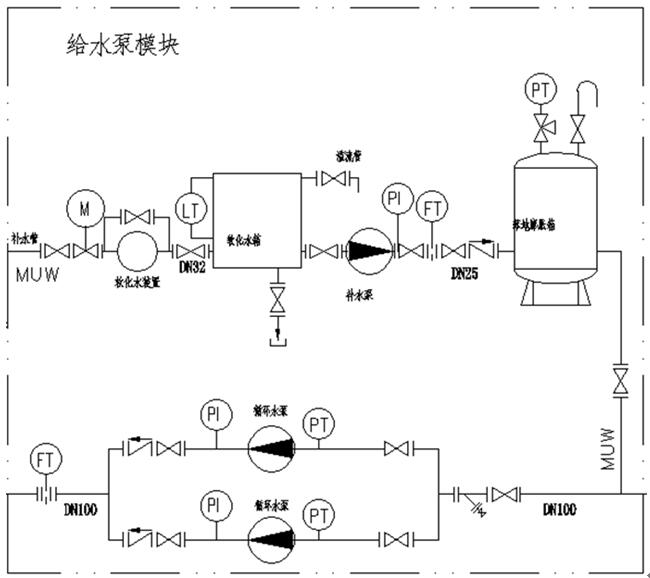

自動補水系統PID圖

  1）循環水泵和補水泵選擇

  循環水泵選擇根據排氣換熱器熱力計算，換熱器熱水循環量約為42t/h,換熱器管組水阻力約0.1MPa，熱水循環泵流量選擇根據水泵標準參數，選擇循環泵流量60m3/h，揚程42m，熱水循環泵型號KZE80-200-15-2；

  補水泵選擇根據換熱器補水量確定，換熱器補水量為換熱器循環水量*排污率，排污率一般為3%-5%，計算補水量為1.5-2t/h,換熱器設計壓力為1.25MPa，補水泵按照水泵標準參數，選擇補水泵流量2m3/h，揚程160m。

  2）膨脹罐計算

  膨脹罐設計，根據系統管線及換熱管內的水受熱膨脹增加的體積來選擇，根據計算換熱器系統膨脹量約為0.08m3，選用容積為0.6m3氣囊式膨脹罐。

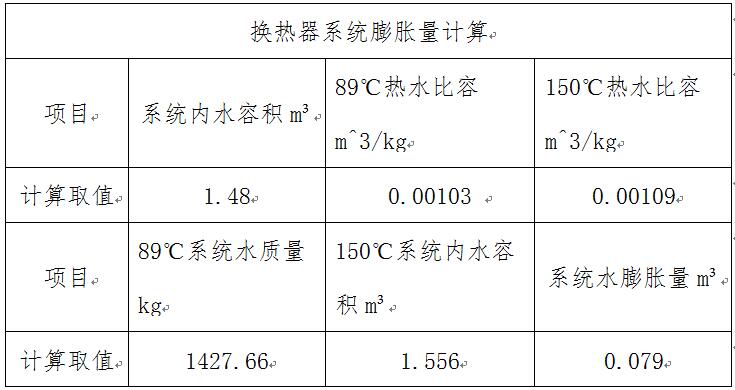

  換熱器系統膨脹量計算

  3）軟化水箱

  軟化水箱根據換熱器補水量確定，水箱儲水量滿足軟水裝置維修時，換熱器一小時補水量的要求，軟化水箱容積選擇2m3。

  4)管路計算

  給水模塊系統管路選擇，根據余熱回收換熱器裝置系統給水管道水流速1.5-3m/s設計計算，給水主管道選用DN100。
